Tema 3.2 - Maquetando nuestra UI

Descargar estos apuntes pdf o html

Índice

Introducción

En el primer tema ya hemos hablado de algunos componentes básicos de la capa de Runtime como son State, remember, @Composable etc.

En este tema vamos a ver cómo maquetar nuestro UI utilizando diferentes componentes de compose definidos en las capas de la librería que hablamos en el anterior tema, como son la capa de UI, Fundation y Material.

Conceptos iniciales

Ya hemos visto que las funciones 'Composables' pueden tener diferentes elementos, como por ejemplo dos textos.

@Preview (showBackground = true, name = "CabeceraPreview")
@Composable
fun Cabecera() {
    // Sin contenedor los componentes se superponen
    Text("IES Doctor Balmis")
    Text("Módulo PMDM 2º DAM")
}

Necesitaremos, en primer lugar, de algún tipo de layout que nos permita poner los elementos uno al lado de otro. Como por ejemplo el 'composable' Column que los irá poniendo uno debajo de otro en vertical.

@Preview (showBackground = true, name = "CabeceraPreview")
@Composable
fun Cabecera() {
    Column {
        Text("IES Doctor Balmis")
        Text("Módulo PMDM 2º DAM")
    }
}

Además, muchos de los elementos de diseño tienen parámetros que nos permiten modificar su comportamiento. Por ejemplo, en el componente Text podemos ver que son bastantes.

@Composable
fun Text(
    text: String,
    modifier: Modifier = Modifier,
    color: Color = Color.Unspecified,
    fontSize: TextUnit = TextUnit.Unspecified,
    fontStyle: FontStyle? = null,
    fontWeight: FontWeight? = null,
    fontFamily: FontFamily? = null,
    ...
    style: TextStyle = LocalTextStyle.current,
    ...
)

Sin embargo, la gran mayoría de ellos no son obligatorios y tienen un valor por defecto asignado en la propia declaración. Además, en varios de estos componentes, para modificarlos deberíamos hacerlo a través del tema de la aplicación y sus estilos.

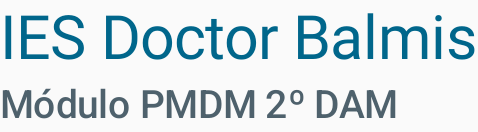

Por ejemplo, si queremos cambiar el color y tamaño del texto, deberíamos hacerlo a través del tema base.

@Preview(showBackground = true, name = "CabeceraPreview")
@Composable
fun Cabecera() {
    ProyectoBaseTheme {
        Column {
            Text(
                text = "IES Doctor Balmis",
                style = MaterialTheme.typography.titleLarge,
                color = MaterialTheme.colorScheme.primary
            )
            Text(
                text = "Módulo PMDM 2º DAM",
                style = MaterialTheme.typography.titleSmall,
                color = MaterialTheme.colorScheme.secondary
            )
        }
    }
}

Al poner ProyectoBaseTheme como composable raíz de la aplicación, todos los elementos que estén dentro de él, heredarán sus estilos. Por tanto, esto no deberemos hacerlo en cada componente, sino siempre en la raíz de nuestro árbol de composables.

Los estilos y colores los hemos puesto a través de las definiciones de MaterialTheme, a través de ella estaremos accediendo a las definiciones del tema de Material Design que es el que viene por defecto en Compose y define ProyectoBaseTheme.

De esta manera, toda nuestra aplicación tendrá un aspecto coherente y consistente y podremos cambiarlo fácilmente sin tener que ir componente a componente.

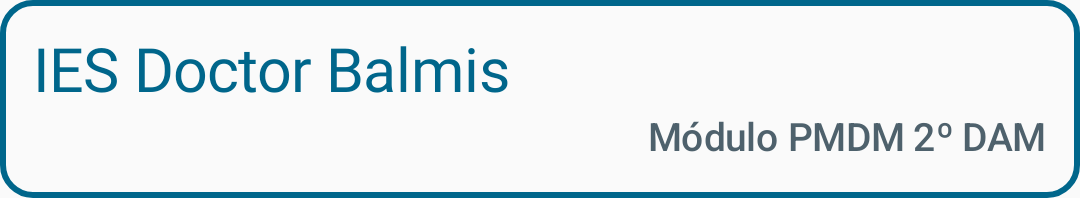

Por último, tendremos una serie de modificadores que nos permitirán modificar el espacio que ocupan los componentes, como el padding o la alineación, incluso comportamientos como el de clickable. No obstante, como veremos más adelante, estos modificadores dependerán del tipo de layout que estemos usando o las características de propio componente.

@Preview(showBackground = true, name = "CabeceraPreview")
@Composable
fun Cabecera() {
    ProyectoBaseTheme {
        Column(
            modifier = Modifier
                .fillMaxWidth()
                .border(
                    width = 2.dp,
                    color = MaterialTheme.colorScheme.primary,
                    shape = MaterialTheme.shapes.medium
                )
                .padding(12.dp)
        ) {
            Text(
                text = "IES Doctor Balmis",
                style = MaterialTheme.typography.titleLarge,
                color = MaterialTheme.colorScheme.primary
            )
            Text(
                modifier = Modifier.align(Alignment.End),
                text = "Módulo PMDM 2º DAM",
                style = MaterialTheme.typography.titleSmall,
                color = MaterialTheme.colorScheme.secondary
            )
        }
    }
}

En los siguiente puntos vamos a hablar un poco más en profundidad de cada uno de estos conceptos: 'layouts', 'modifiers' y 'Material Design', este último ya en el tema siguiente.

@Preview(showBackground = true, name = "Test")
@Composable
fun TestPreview() {
    ProyectoBaseTheme {
        // Aquí irá el componente a probar
    }
}

Modificadores de Compose

• Documentación oficial: Modificadores de Compose
• Vídeo Español (DevExperto): Modificadores de Compose

Estos están definidos en la capa de UI y nos permiten modificar el comportamiento de otros componentes de capas superiores.

Los modificadores te permiten decorar o aumentar un elemento composable. Por ejemplo, puedes hacer todo esto:

• Cambiar el tamaño, el diseño y el aspecto del elemento composable e incluso como se debe comportar dentro de su contenedor o layout padre.
• Agregar interacciones de nivel superior, (p. ej., hacer que un elemento sea apto para hacer clic, desplazable, arrastrable o ampliable).
• Agregar información (p. ej., etiquetas de accesibilidad)
• Procesar entradas del usuario.

Existen muchos y además dependerán, como hemos comentado, de nuestro contenedor o el scope en que nos encontremos. Por ese motivo los iremos viendo poco a poco a lo largo del curso. Sin embargo, podemos destacar los más comunes:

• background - Dibuja una forma de color sólido detrás del composable.
• clickable - Especifica un controlador que se llamará cuando se haga clic en el composable. También causa un efecto de ondulación cuando se realiza el clic.
• clip - Recorta el contenido composable a una forma especificada.
• fillMaxHeight - El composable se dimensionará para ajustarse a la altura máxima permitida por su padre.
• fillMaxSize - El composable se dimensionará para ajustarse a la altura y ancho máximos permitidos por su padre.
• fillMaxWidth - El composable se dimensionará para ajustarse al ancho máximo permitido por su padre.
• offset - Posiciona el composable a la distancia especificada desde su posición actual a lo largo del eje x e y.
• padding - Agrega espacio alrededor de un composable. Se pueden utilizar parámetros para aplicar espaciado a los cuatro lados o para especificar un relleno diferente para cada lado.
• rotate - Rota el composable en su punto central por un número especificado de grados.
• scale - Aumenta o reduce el tamaño del composable por el factor de escala especificado.
• scrollable - Habilita el desplazamiento para un composable que se extiende más allá del área visible del diseño en el que está contenido.
• size - Se utiliza para especificar la altura y el ancho de un composable. En ausencia de una configuración de tamaño, el composable se dimensionará para acomodar su contenido (denominado envoltura).

Unidades de medida

• dp: Este es un valor de dimensión que representa píxeles independientes de la densidad de píxeles (dpi) del dispositivo. Por ejemplo:

  • 1 píxel en un dispositivo de densidad de pantalla de 160 dpi es igual a 1 dp.
  • 1 píxel en un dispositivo de densidad de pantalla de 240 dpi es igual a 1.5 dp.

• sp: Acrónimo de (Scaled Pixeles). Son como dp pero para fuentes. Además de tener en cuenta la densidad en dpi, también son escalados en función de las preferencias de texto del usuario.

El orden de los modificadores es importante

El orden de las funciones de los modificadores es importante. Como cada función realiza cambios en el Modifier que muestra la función anterior, la secuencia afecta al resultado final.

Supongamos el código anterior de la cabecera donde aplicabamos los modificadores en el siguiente orden:

1. fillMaxWidth - Ajustarse al ancho máximo permitido por su padre.
2. border - Dibuja un borde alrededor del composable de un color y ancho especificados.
3. padding - Agrega espacio alrededor de un composable de 12 dp .

@Composable
fun Cabecera() {
    Column(
        modifier = Modifier
            .fillMaxWidth()
            .border(
                width = 2.dp,
                color = MaterialTheme.colorScheme.primary,
                shape = MaterialTheme.shapes.medium
            )
            .padding(12.dp)
    ) {
        ... // Código omitido por abreviar
    }
}

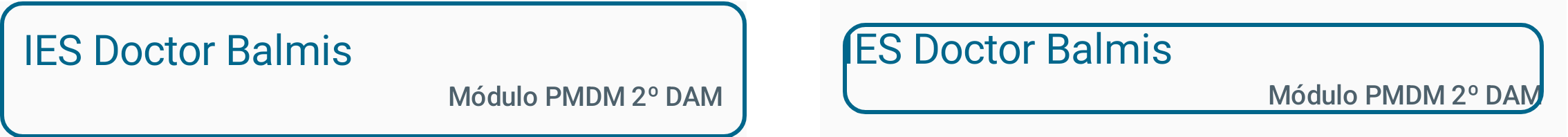

Pero, ¿Qué sucede si aplicamos el padding antes de dibujar el borde?

Si te fijas en la imagen de resultado el borde se dibuja por encima del padding. Esto es porque el borde se dibuja en el borde del composable que en ese momento es el que tiene el tamaño original. Por lo que el padding se aplica después y por tanto el borde se dibuja por encima.

Este es un aspecto a tener en cuenta si en algún momento no obtenemos el resultado esperado.

Combinando modificadores

Los modificadores se pueden combinar para crear un único modificador que se puede reutilizar en varios lugares. Por ejemplo, queremos añadir el borde y padding en varios lugares y no queremos repetir código de tal manera que al cambiarlo en un sitio se cambie en todos.

Podemos definir una función de extensión para el tipo Modifiers de la siguiente manera:

private fun Modifier.miBordeYPadding(
    color: Color = Color.Transparent,
    shape: Shape
) = border(width = 2.dp, color = color, shape = shape).padding(12.dp)

@Composable
fun Cabecera() {
    Column(
        modifier = Modifier
            .fillMaxWidth()
            .miBordeYPadding()
    ) {
        ... // Código omitido por abreviar
    }
}

Otra forma de hacerlo es con Modifier.then() que nos permite combinar modificadores de la siguiente manera.

Imaginemos nuestro 'composable' Cabecera que va a ser usado en varios sitios, pero va a tener un background diferente en cada uno de ellos.

Podemos hacer lo siguiente ...

// Le pasamos un modificador a nuestro componente
// un modificador que se aplicará antes que cualquier otro
// le pasaremos el valor por defecto Modifier si no queremos
// aplicar ningún modificador
@Composable
fun Cabecera(modifier: Modifier = Modifier) {
    Column(
        // Asignamos el modificador y luego el operador then
        // para que se aplique después de los modificadores recibidos.
        modifier = modifier.then(
            Modifier
                .fillMaxWidth()
                .miBordeYPadding()
        )
    ) {
        ... // Código omitido por abreviar
      }
}

Si modificamos nuestro 'preview' de la siguiente manera para probarlo...

@Preview(showBackground = true, name = "Test")
@Composable
private fun Test() {
    ProyectoBaseTheme {
        Column {
            // Sin aplicar ningún modificador
            Cabecera()
            // Cambiando el color de nuestra cabecera a Cyan
            Cabecera(modifier = Modifier.background(Color.Cyan))
            // Escalando la cabecera a 0.75 (75% del tamaño original)
            // y después aplicando el background Amarillo.
            Cabecera(
                modifier = Modifier
                    .scale(0.75f)
                    .background(Color.Yellow)
            )
        }
    }
}

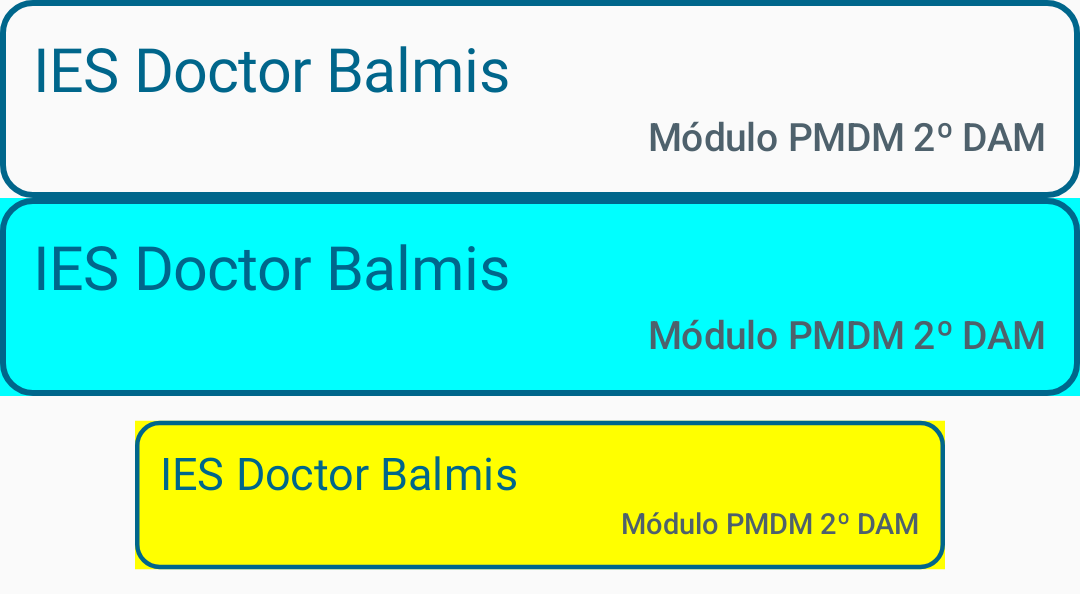

Obtendremos el siguiente resultado ....

Profundizando en el trabajo con Textos

• Documentación oficial: Textos en Compose
• Puedes bajar el código de los ejemplo de EjTextosBanner.kt

Creando un estilo de texto

Aunque no es lo recomendado y no corresponde al trabajo de un desarrollador, puede darse el caso que al estar creando uno de nuestros componentes, queramos crear un estilo de texto fuera de los definidos por defecto en MaterialTheme. Incluso en las adaptaciones de los mismos que podamos hacer en com.holamundo.ui.theme → Theme.kt

private fun sombra() = Shadow(
    color = Color.Gray,
    offset = Offset(4f, 4f),
    blurRadius = 4f
)

@Composable
fun Cabecera(modifier: Modifier = Modifier) {
    Column(
        modifier = modifier.then(
            Modifier.fillMaxWidth().miBordeYPadding()
        )
    ) {
        Text(
            text = "IES Doctor Balmis",
            // Copiamos (por ser inmutable) del estilo que aplicábamos de MaterialTheme
            // y le asignamos un nuevo valor a la propiedad sombra.
            style = MaterialTheme.typography.titleLarge.copy(
                // OJO!! Para no crear el objeto sombra en cada composición le
                // aplicaremos el modificador remember.
                shadow = remember { sombra() }
            ),
            color = MaterialTheme.colorScheme.primary
        )
        ... // Código omitido por abreviar
    }
}

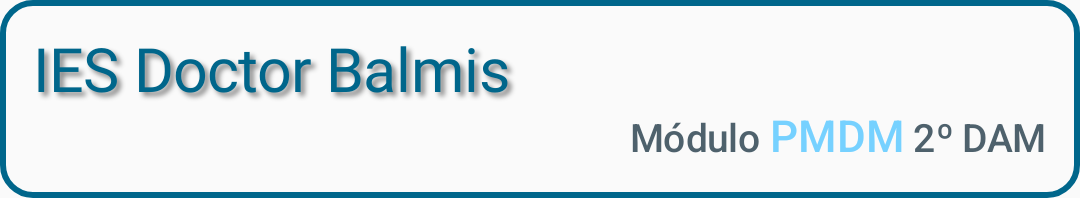

Establecer varios estilos sobre un mismo texto

En ocasiones querremos que partes de un mismo texto tengan diferentes estilos sin tener que crear varios textos dentro de un layout Row. Para ello podemos usar la función AnnotatedString que nos permite establecer diferentes estilos a diferentes partes de un mismo texto.

AnnotatedString es una clase de datos que contiene lo siguiente:

• Un valor Text
• Una List de SpanStyleRange, equivalente al estilo intercalado con el rango de posición dentro del valor de texto
• Una List de ParagraphStyleRange que especifica la alineación del texto, la dirección del texto, la altura de la línea y el estilo de sangría del texto.

TextStyle ya lo hemos usado y es para uso en el elemento componible Text, mientras que SpanStyle y ParagraphStyle se usan en AnnotatedString.

Además, siempre vamos a poder convertir un TextStyle en un SpanStyle y un ParagraphStyle con la funciones toSpanStyle() y toParagraphStyle() respectivamente.

La diferencia entre SpanStyle y ParagraphStyle es que ParagraphStyle se puede aplicar a un párrafo completo, mientras que SpanStyle puede aplicarse a nivel de carácter. Una vez que una parte del texto se marca con un ParagraphStyle, esa parte queda separada del resto como si tuviera feeds de líneas al principio y al final. Por poner un símil, es como si aplicáramos a ese texto las etiquetas <p>...</p> de HTML.

@Composable
fun Cabecera(modifier: Modifier = Modifier) {
    Column(
        modifier = modifier.then(
            Modifier
                .fillMaxWidth()
                .miBordeYPadding(
                    color = MaterialTheme.colorScheme.primary,
                    shape = MaterialTheme.shapes.medium
                )
        )
    ) {
        ... // Código omitido por abreviar
        Text(
            modifier = Modifier.align(Alignment.End),
            style = MaterialTheme.typography.titleSmall,
            color = MaterialTheme.colorScheme.secondary,
            text = buildAnnotatedString {
                append("Módulo ")
                withStyle(
                    style = SpanStyle(
                        fontSize = MaterialTheme.typography.titleMedium.fontSize,
                        color = MaterialTheme.colorScheme.inversePrimary
                    )
                ) {
                    append("PMDM") // Aplicamos el estilo solo a PMDM
                }
                append(" 2º DAM")
            })
    }
}

Brushes (Pinceles)

• Documentación oficial: Pinceles en Compose

Aunque este también es un tema más avanzado y específico de diseñadores gráficos. Vamos a verlo por encima para que sepas que existe y puedas usarlo en caso de que tengas algún pincel definido en el tema que quieras usar.

En Compose, los pinceles se utilizan para pintar formas y trazos en un lienzo o canvas. Pero también los podemos usar para pintar el fondo de un composable como un layout a través del modificador background.

Por ejemplo, si añadimos un pincel a nuestra cabecera.

@Composable
fun Cabecera(modifier: Modifier = Modifier) {
    // Creamos el objeto pincel con remember para que no se cree en cada composición.
    val colorI = MaterialTheme.colorScheme.primaryContainer
    val colorF = MaterialTheme.colorScheme.tertiaryContainer
    val pincel = remember { Brush.horizontalGradient(listOf(colorI, colorF)) }
    Column(
        modifier = modifier.then(
            Modifier
                // Aplicamos el pincel al background al principio del modificador.
                // Recuerda que el orden importa.
                .background(pincel)
                .fillMaxWidth()
                .miBordeYPadding(
                    color = MaterialTheme.colorScheme.primary,
                    shape = MaterialTheme.shapes.medium
                )
        )
    ) {
    }
}

Obtendremos el siguiente resultado ...

Supongamos que queremos pintar un fondo de un texto o un layout con una imagen a modo de pincel. Podemos hacerlo de la siguiente manera...

Descarga la imagen balmis.png y ponla en la carpeta res/drawable de tu proyecto.

@Composable
fun Cabecera(modifier: Modifier = Modifier) {
    // En este caso no podemos usar remember porque imageResource
    // es una función composable y no puede ser llamada desde una función remember.
    val pincel = ShaderBrush(ImageShader(ImageBitmap.imageResource(id = R.drawable.balmis)))
    Column(
        modifier = modifier.then(
            Modifier
                .background(pincel)
                .fillMaxWidth()
                .miBordeYPadding(
                    color = MaterialTheme.colorScheme.primary,
                    shape = MaterialTheme.shapes.medium
                )
        )
    ) {
        ... // Código omitido por abreviar
    }
}

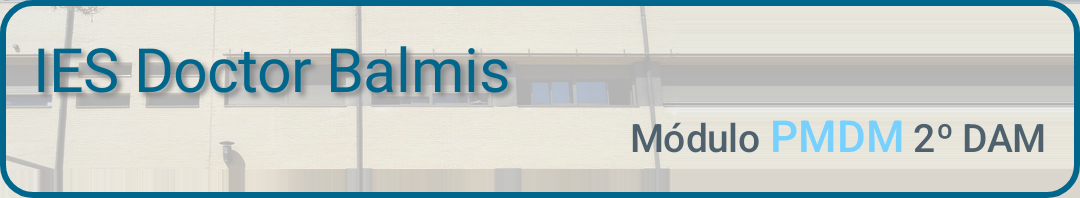

Obtendremos el siguiente resultado ...

Layouts básicos

• Documentación oficial: Conceptos básicos de diseño
• ⭐ Vídeo en Inglés (Android Developers): Lista de reproducción
• Vídeo en Inglés (Android Developers): Workshop about basic layouts in Compose
• Vídeo en Español (DevExperto): Box, Column y Row en Jetpack Compose

Los layouts son los encargados de distribuir los elementos de nuestra UI. En Compose, los layouts son también composables y por tanto, podemos anidarlos unos dentro de otros.

Los básicos están definidos en la capa de Fundation y son los siguientes:

Surface

Surface es un layout que nos permite añadir una forma, color de fondo y elevación a un composable que no los tenga. Es decir, que podemos aplicarle un sombreado y una elevación como si fuera un CardView de XML.

Pero lo más interesante, es que nos permite establecer un tema diferente al que tengamos en el resto de la aplicación. Ya que este se aplica automáticamente a todos su contenido. Por eso veremos que si le asignamos un color, el color de los textos cambia en función del tema.

Por esta razón, vamos a usarlo para definir un componente TextoConForma que de ahora en adelante usaremos para probar los diferentes layouts de los ejemplos.

@Composable
fun TextoConForma(
    modifier: Modifier = Modifier,
    texto : String = "Hola Mundo",
    color : Color = MaterialTheme.colorScheme.primary) {
    Surface(
        modifier = modifier.then(Modifier.padding(1.dp)),
        color = color,
        shape = RoundedCornerShape(10.dp)
    ) {
        Text(
            modifier = Modifier.padding(20.dp),
            textAlign = TextAlign.Center,
            text = texto)
    }
}

Si usamos el siguiente preview para probarlo ...

@Preview(showBackground = true, name = "Test")
@Composable
fun Test() {
    ProyectoBaseTheme {
        Row {
            TextoConForma(texto = "IES")
            TextoConForma(texto = "Doctor")
            // Fíjate en este caso como el color del texto se adapta al color de fondo.
            // Esto no sucederá en otros layouts como Box o Column.
            TextoConForma(
                // Intentará ocupar el ancho que quede libre.
                modifier = Modifier.fillMaxWidth(),
                texto = "Balmis",
                color = MaterialTheme.colorScheme.inversePrimary)
        }
    }
}

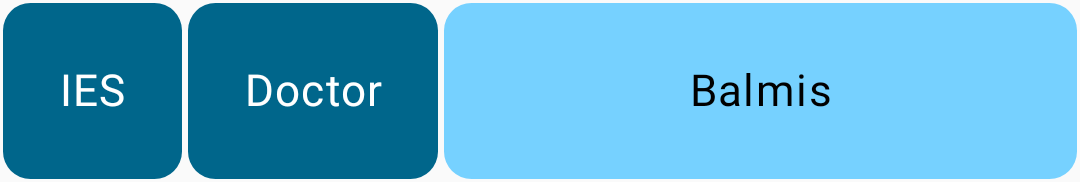

Obtendremos el siguiente resultado ...

Box

• Documentación oficial (capa fundation): Box
• Vídeo en Inglés (Stevdza-San): Box Layout
• Descarga el código de los ejemplos: Box.kt

@Composable
inline fun Box(
    modifier: Modifier = Modifier,
    contentAlignment: Alignment = Alignment.TopStart,
    propagateMinConstraints: Boolean = false,
    content: @Composable BoxScope.() -> Unit
): Unit

Box se dimensionará para ajustarse al contenido, sujeto a las restricciones de su contenedor.

Cuando los hijos son más pequeños que el padre, por defecto se posicionarán dentro del Box, según la alineación de contenido. Para especificar individualmente las alineaciones de los diseños secundarios, use el modificador BoxScope.align.

Por defecto, el contenido se medirá sin las restricciones mínimas entrantes de la Box, a menos que propagateMinConstraints sea true. Si propagateMinConstraints se establece en true, el tamaño mínimo establecido en la Box también se aplicará al contenido, mientras que de lo contrario el tamaño mínimo solo se aplicará al Box.

Ejemplo: Se puede establecer propagateMinConstraints a true cuando el Box tiene contenido en el que no se pueden especificar modificadores directamente y se necesita establecer un tamaño mínimo en el contenido del Box.

Es importante tener en cuenta que, cuando el Box tiene más de un hijo, estos se apilarán uno encima del otro (posicionados como se explica arriba) en el orden de composición.

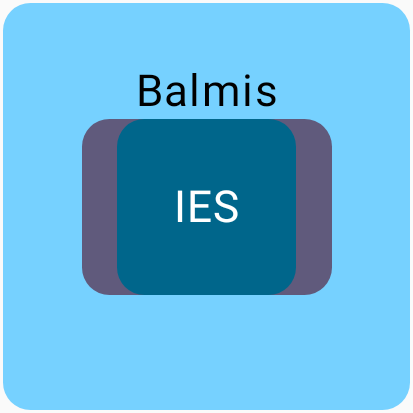

En el siguiente ejemplo todos los composables TextoConForma se apilarán uno encima del otro en el centro porque hemos indicado contentAlignment = Alignment.Center y como hemos comentado el tamaño del Box se ajustará al más grande en la pila.

@Composable
fun BoxApiladoAlCento() {
    Box (contentAlignment = Alignment.Center) {
        TextoConForma(
            modifier = Modifier.size(150.dp, 150.dp),
            texto = "Balmis",
            color = MaterialTheme.colorScheme.inversePrimary)
        TextoConForma(
            texto = "Doctor",
            color = MaterialTheme.colorScheme.tertiary)
        TextoConForma(
            texto = "IES")
    }
}

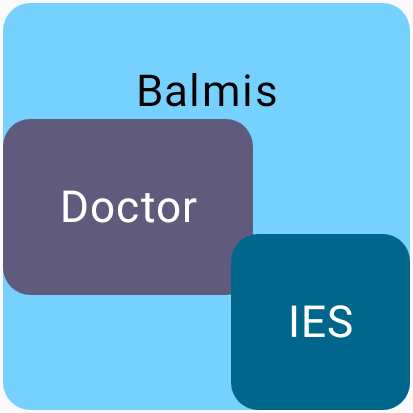

En el siguiente ejemplo, hemos ajustado de forma independiente la alineación de cada uno de los composables TextoConForma.

@Composable
fun BoxConAlineacionesIndependientes() {
    Box {
        TextoConForma(
            modifier = Modifier.align(Alignment.Center)
                               .size(150.dp, 150.dp),
            texto = "Balmis",
            color = MaterialTheme.colorScheme.inversePrimary)
        TextoConForma(
            modifier = Modifier.align(Alignment.CenterStart),
            texto = "Doctor",
            color = MaterialTheme.colorScheme.tertiary)
        TextoConForma(
            modifier = Modifier.align(Alignment.BottomEnd),
            texto = "IES")
    }
}

Esto es posible, porque dentro del Composable Box tenemos acceso a un BoxScope (ámbito o alcance del Box) que nos permite aplicar modificadores a cada uno de los hijos de forma independiente. Estos modificadores adicionales que aparecen son...

• align(): Alinea el hijo dentro del área de contenido de la Box utilizando el valor de alineación especificado.

• matchParentSize(): Dimensiona el hijo al que se aplica el modificador para que coincida con el tamaño de la Box principal.

Column y Row

• Documentación oficial (capa fundation): Column
• Documentación oficial (capa fundation): Row
• Vídeo en Inglés (Stevdza-San): Rows and Columns
• Vídeo en Inglés (Philipp Lackner): Rows and Columns
• Descarga el código de los ejemplos: ColumnYRow.kt

Column y Row son layouts composables que colocan a sus hijos en una secuencia vertical y horizontal respectivamente.

Deberemos tener en cuenta que, por defecto, los elementos no se desplazan. Consulta los modificadores Modifier.verticalScroll y Modifier.horizontalScroll para obtener este comportamiento

Cuando el tamaño de la columna o fila es mayor que la suma de los tamaños de sus elementos hijos, se puede especificar un verticalArrangement o horizontalArrangement para definir la posición de los elementos hijos dentro.

Veamos un ejemplo de disposiciones en un Row.

Todo lo aplicado en este ejemplo se puede aplicar también a un Column de forma análoga pues su comportamiento es idéntico pero en el eje y.

// Definimos un componente Row con una propiedad horizontalArrangement
// y otra verticalAlignment para definir la disposición de los elementos
@Composable
fun MyRow(
    horizontalArrangement: Arrangement.Horizontal,
    verticalAlignment : Alignment.Vertical
) {
    Row(
        // Aplicamos un modificador para que se ajuste al ancho máximo
        // y le aplicamos un borde para que se vea el tamaño que ocupa.
        modifier = Modifier.fillMaxWidth().border(1.dp, Color.Gray),
        horizontalArrangement = horizontalArrangement,
        verticalAlignment = verticalAlignment
    ) {
        // La primera caja en la fila me indicará la disposición
        // que se ha aplicado a todo el Row.
        val disposicion = horizontalArrangement.toString()
        TextoConForma(
            texto = "Disposición\n" + disposicion.substring(
                disposicion.indexOf('#') + 1
            ),
            color = Color.LightGray
        )
        // Ignorará la alineación vertical general del Row y se alineará
        // en la parte baja del row siempre.
        TextoConForma(
            modifier = Modifier.align(Alignment.Bottom),
            texto = "Balmis",
            color = MaterialTheme.colorScheme.inversePrimary
        )
        // Si no indico nada la alineación vertical será la general del Row
        TextoConForma(
            texto = "Doctor",
            color = MaterialTheme.colorScheme.tertiary
        )
        TextoConForma(texto = "IES")
    }
}

Vamos a usar el composable MyRow para probar las diferentes disposiciones que podemos aplicar a un Row. Para ell, definimos un composable RowsWithColumns que contendrá un Column con varios hijos MyRow.

@Composable
fun ColumnsWithRows() {
    Column(
        modifier = Modifier.fillMaxWidth()
    ) {
        // Todos se disponen en horizontal al final del Row (Derecha)
        // Todos se alinean en vertical arriba del Row salvo lo que
        // tengan una alineación personalizada.
        MyRow(
            horizontalArrangement = Arrangement.End,
            verticalAlignment = Alignment.Top
        )
        // Todos se disponen en horizontal espaciados de forma equitativa
        // salvo el primero y el último que se ajustarán a los extremos.
        // Todos se alinean en vertical centrados del Row salvo lo que
        // tengan una alineación personalizada.
        MyRow(
            horizontalArrangement = Arrangement.SpaceBetween,
            verticalAlignment = Alignment.CenterVertically
        )
        // Todos se disponen en horizontal espaciados de forma equitativa.
        // Todos se alinean en vertical abajo del Row salvo lo que
        // tengan una alineación personalizada.
        MyRow(
            horizontalArrangement = Arrangement.SpaceEvenly,
            verticalAlignment = Alignment.Bottom
        )
    }
}

Pesos en Column y Row

El diseño Column es capaz de asignar alturas máximas respecto al alto total del Column a los hijos, según sus pesos proporcionados mediante el modificador ColumnScope.weight lo mismo sucederá con Row pero con RowScope.weight para asignar anchos máximos respecto al ancho total del Row.

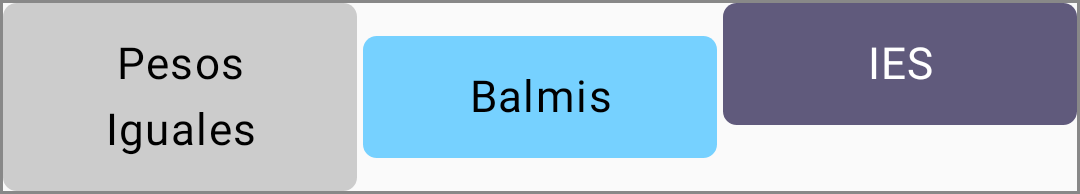

En el siguiente ejemplo vamos a definir composable RowConPesosIguales para probar los pesos que podemos asignar a los hijos de un Row. A todos los hijos les asignaremos el mismo peso para que se repartan el espacio disponible de forma equitativa y al ser 3 cada uno ocupará 1/3 del espacio disponible. Además, fíjate que todas las cajas tienen el modificador fillMaxWidth() para intentar expandirse al máximo dentro del espacio que le corresponda según el peso.

@Composable
fun RowConPesosIguales() {
    Row(
        modifier = Modifier.fillMaxWidth().border(1.dp, Color.Gray),
        horizontalArrangement = Arrangement.SpaceEvenly,
        verticalAlignment = Alignment.CenterVertically
    ) {
        TextoConForma(
            modifier = Modifier.fillMaxWidth().weight(1/3f),
            texto = "Pesos\nIguales",
            color = Color.LightGray
        )
        TextoConForma(
            modifier = Modifier.fillMaxWidth().weight(1/3f),
            texto = "Balmis",
            color = MaterialTheme.colorScheme.inversePrimary
        )
        TextoConForma(
            modifier = Modifier.fillMaxWidth().weight(1/3f)
                .align(Alignment.Top),
            texto = "IES",
            color = MaterialTheme.colorScheme.tertiary
        )
    }
}

Realmente el valor que le pasa al modificador weight es un Float que representa el porcentaje o tanto por uno del espacio disponible que ocupará el hijo.

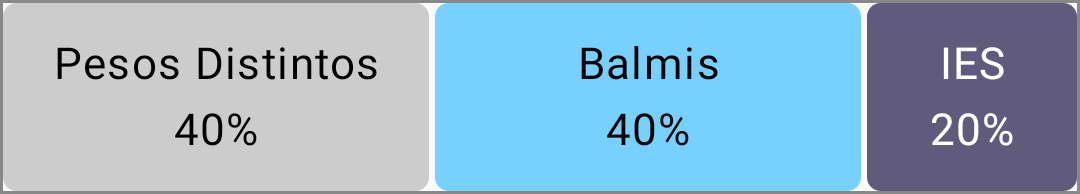

En el siguiente ejemplo, las dos primeras cajas ocuparán el 0.4f o el 40% del espacio disponible y la tercera el 0.2f o el 20%. Todos los valores deben sumar 1.0f o 100% del espacio disponible.

@Composable
fun RowConPesosDistintos() {
    Row(
        modifier = Modifier.fillMaxWidth().border(1.dp, Color.Gray),
        horizontalArrangement = Arrangement.SpaceEvenly
    ) {
        TextoConForma(
            modifier = Modifier.fillMaxWidth().weight(0.40f),
            texto = "Pesos Distintos\n40%",
            color = Color.LightGray
        )
        TextoConForma(
            modifier = Modifier.fillMaxWidth().weight(0.40f),
            texto = "Balmis\n40%",
            color = MaterialTheme.colorScheme.inversePrimary
        )
        TextoConForma(
            modifier = Modifier.fillMaxWidth().weight(0.20f),
            texto = "IES\n20%",
            color = MaterialTheme.colorScheme.tertiary
        )
    }
}

Si un hijo no tiene un peso asignado, se le pedirá su altura o ancho preferido antes de que se calculen los tamaños de los hijos con pesos proporcionalmente a su peso en función del espacio disponible restante.

Ten en cuenta que, si el Column o el Row tienen aplicado su modificador de scroll, se ignorarán los pesos proporcionados, ya que el espacio disponible restante será infinito.

FlowColumn y FlowRow

Aunque en esta sección solo vamos a hablar de FlowRow por no extendernos. Todo lo que se diga es aplicable a FlowColumn de forma análoga. Además, este tipo de layout no son muy comunes en aplicaciones de uso general y sí posiblemente en los casos en que se necesite un diseño más complejo y adaptable a diferentes tamaños de pantalla.

• Documentación oficial (capa fundation): FlowRow

@Composable
@ExperimentalLayoutApi
inline fun FlowRow(
    modifier: Modifier = Modifier,
    horizontalArrangement: Arrangement.Horizontal = Arrangement.Start,
    verticalArrangement: Arrangement.Vertical = Arrangement.Top,
    maxItemsInEachRow: Int = Int.MAX_VALUE,
    content: @Composable FlowRowScope.() -> Unit
): Unit

FlowRow es un diseño que rellena elementos de izquierda a derecha (ltr) en diseños LTR o de derecha a izquierda (rtl) en diseños RTL y cuando se queda sin espacio, se mueve a la siguiente "fila" o "línea" colocada en la parte inferior y, a continuación, continúa rellenando elementos hasta que se agotan los elementos. Por hacer un símil con css podría equivaler a un display: flex; flex-wrap: wrap;.

Si especificamos un maxItemsInEachRow al FlowRow, este se rellenará la fila hasta que se acaben los elementos o se llegue al número máximo de elementos por fila que hemos especificado y saltará a la siguiente si queda alguno.

Si especificamos un RowScope.weight a sus elementos, este peso se aplicará en función de los elementos que le acompañen en la misma fila.

Por ejemplo, supongamos las siguientes condiciones:

• Añadimos 12 elementos a nuestro FlowRow.
• Todos tienen un peso de 0.5f.
• El máximo de elementos por fila es de 5.
• 👁️ Nuestro FlowRow tiene el suficiente ancho para albergar 5 elementos.

entonces...

• En las dos primeras filas se colocarán 5 elementos cada una el peso total será de 0.5 x 5 = 2.5. Por tanto, el anchó de cada elemento ocupará 0.5 / 2.5 = 0.2 esto es un 20% del ancho de la fila.
• En la última fila se colocarán 2 elementos, que son los que quedan. Por tanto, el peso total será de 0.5 x 2 = 1 por lo que el anchó de cada elemento ocupará 0.5 / 1 = 0.5 esto es un 50% del ancho de la fila.

Esta es solo una de los cientos de casuísticas que se pueden dar. Por lo que te recomiendo que pruebes y experimentes con este layout.

Ejemplo: Vamos a ver algunas combinaciones que puedes descargar del siguiente fuente FlowRow.kt.

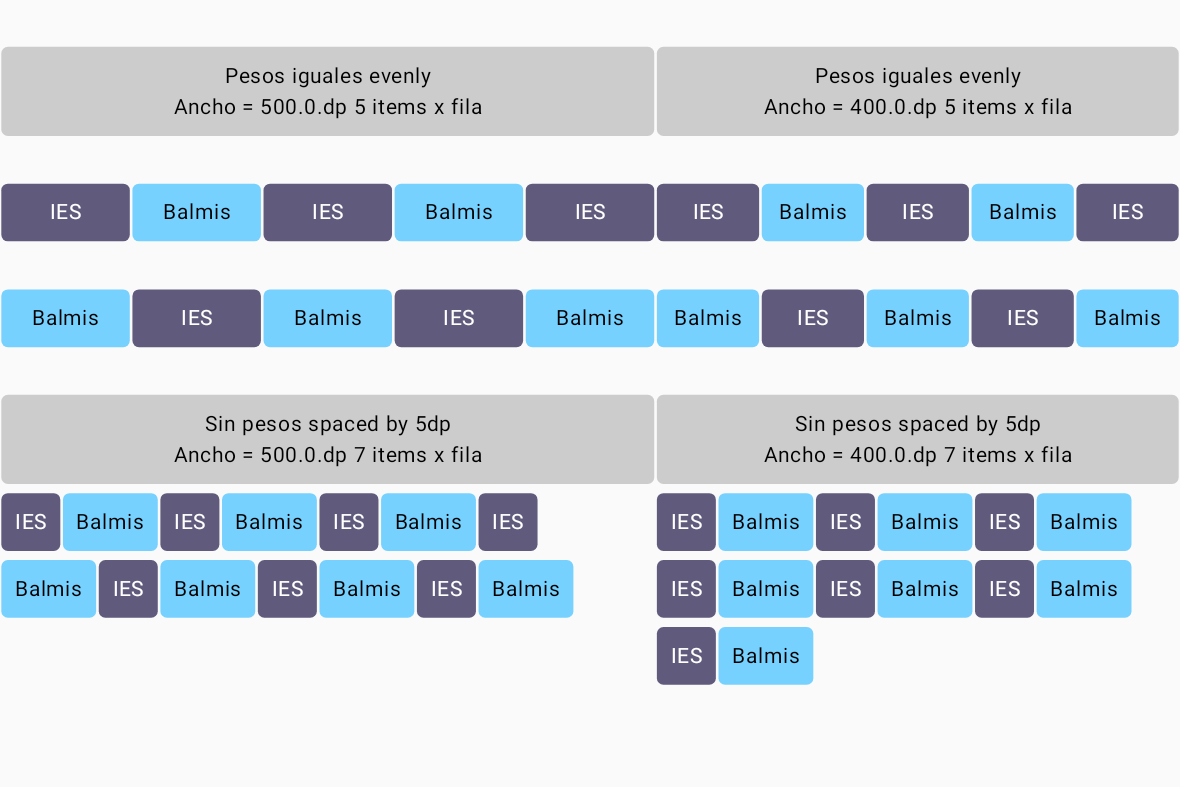

En este caso mostraremos la pantalla de previsualización que nos ha devuelto el código de ejemplo.

Para crear esta composición hemos usado el siguiente código de Preview con un área de 900 dp x 600 dp. Además, los FlowRow q la izquierda tienen un área de 500 dp x 300 dp y los a la derecha de 400 dp X 300 dp.

El código del preview sería ...

@Preview(
    showBackground = true, name = "FlowColumnYRowPreview",
    device = "spec:width=900dp,height=600dp,dpi=480"
)
@Composable
fun FlowColumnYRowPreview() {
    ProyectoBaseTheme {
        Column()
        {
            Row()
            {
                FlowRowConPesos(500.dp, 300.dp)
                FlowRowConPesos(400.dp, 300.dp)
            }
            Row()
            {
                FlowRowSinPesos(500.dp, 300.dp)
                FlowRowSinPesos(400.dp, 300.dp)
            }
        }
    }
}

En los FlowRow con pesos de la parte superior tendremos:

1. maxItemsInEachRow = 5
2. horizontalArrangement = Arrangement.Start Sin efectos al intentar todos los elementos expandirse al máximo ancho.
3. verticalArrangement = Arrangement.SpaceEvenly Rellena el espacio verticalmente entre las filas de elementos de forma equitativa.
4. verticalAlignment = Alignment.CenterVertically De cada elemento de forma personalizada al centro verticalmente en la fila que le corresponde.
5. Todos los elementos intentan expandirse al máximo en el eje X con fillMaxWidth().
6. Todos los elementos tienen un peso de 1 / 10 = 0.1f por lo que si hay 5 elementos en la fila cada uno ocupará 0.1 / 0.5 = 0.2 esto es un 20% del ancho de la fila.

El código que genera los FlowRow con pesos de la parte superior sería ...

@OptIn(ExperimentalLayoutApi::class)
@Composable
fun FlowRowConPesos(ancho: Dp, alto: Dp) {
    val maxHijosPorFila = 5
    val filas = 2
    val hijos = maxHijosPorFila * filas
    FlowRow(
        modifier = Modifier.size(ancho, alto),
        horizontalArrangement = Arrangement.Start,
        verticalArrangement = Arrangement.SpaceEvenly,
        maxItemsInEachRow = maxHijosPorFila
    ) {
        TextoConForma(
            modifier = Modifier.fillMaxWidth(),
            texto = "Pesos iguales evenly\n"
                    + "Ancho = ${ancho} ${maxHijosPorFila} items x fila",
            color = Color.LightGray
        )
        for (i in 1..ceil(hijos / 2f).toInt()) {
            TextoConForma(
                modifier = Modifier
                    .fillMaxWidth()
                    .weight(1 / hijos.toFloat())
                    .align(Alignment.CenterVertically),
                texto = "IES",
                color = MaterialTheme.colorScheme.tertiary
            )
            TextoConForma(
                modifier = Modifier
                    .fillMaxWidth()
                    .weight(1 / hijos.toFloat()),
                texto = "Balmis",
                color = MaterialTheme.colorScheme.inversePrimary
            )
        }
    }
}

En los FlowRow sin pesos de la parte inferior tendremos:

1. maxItemsInEachRow = 7
2. horizontalArrangement = Arrangement.Start Ahora sí tiene efectos.
3. verticalArrangement = Arrangement.spacedBy(5.dp) Rellena el espacio verticalmente entre las filas de elementos con un espacio de 5 dp.
4. Al ser 7 elementos en el FlowRow inferior-izquierdo le caben los 7 y los alinea a Start. Pero en el FlowRow inferior-derecho solo caben 6 elementos por lo que hay una fila más donde coloca los 2 que le quedan.

El código que genera los FlowRow con pesos de la parte superior sería ...

@OptIn(ExperimentalLayoutApi::class)
@Composable
fun FlowRowSinPesos(ancho: Dp, alto: Dp) {
    val maxHijosPorFila = 7
    val filas = 2
    val hijos = maxHijosPorFila * filas
    FlowRow(
        modifier = Modifier.size(ancho, alto),
        horizontalArrangement = Arrangement.Start,
        verticalArrangement = Arrangement.spacedBy(5.dp),
        maxItemsInEachRow = maxHijosPorFila
    ) {
        TextoConForma(
            modifier = Modifier.fillMaxWidth(),
            texto = "Sin pesos spaced by 5dp\n"
                    + "Ancho = ${ancho} ${maxHijosPorFila} items x fila",
            color = Color.LightGray
        )
        for (i in 1..ceil(hijos / 2f).toInt()) {
            TextoConForma(
                texto = "IES",
                color = MaterialTheme.colorScheme.tertiary
            )
            TextoConForma(
                texto = "Balmis",
                color = MaterialTheme.colorScheme.inversePrimary
            )
        }
    }
}

Imágenes

• Documentación oficial: Imágenes en Jetpack Compose
• Documentación oficial: Component Image Fundation Layer

Usaremos el elemento composable Image para mostrar un gráfico en la pantalla.

Encontraremos diferentes sobrecargas del composable Image que nos permitirán cargar diferentes formas de declarar las imágenes.

@Composable
fun Image(imageVector: ImageVector, ...)

@Composable
fun Image(bitmap: ImageBitmap, ...)

@Composable
fun Image(painter: Painter, ...)

...

Formas de manejar un recurso imagen

1. Painter
   Abstracción para algo que se puede dibujar. Dibuja en un área delimitada especificada y ofrece algunos mecanismos de alto nivel que los usuarios pueden utilizar para configurar cómo se dibuja el contenido.

   Para cargar una imagen (por ejemplo: PNG, JPEG, WEBP) o un recurso vectorial del disco, usa la API de painterResource con tu imagen de referencia.

   // La opción más adecuada para obtener un recurso dibujable en Compose
   val painter = painterResource(id = R.drawable.balmis)


2. ImageBitmap
   Representa un mapa de bits de imagen. Para cargar una imagen (por ejemplo: PNG, JPEG, WEBP) del disco, usa la API de imageResource definida en ImageBitmap. Podemos usar el constructor BitmapPainter para obtener un Painter a partir de un ImageBitmap y así asignarla a la abstracción Painter.

   val imageBitmap : ImageBitmap = ImageBitmap.imageResource(id = R.drawable.balmis)
   val painterBitmap = remember(imageBitmap) { BitmapPainter(imageBitmap) }


   Para pasar de Bitmap de Android a ImageBitmap podemos usar el método asociado asImageBitmap().
   Pasar de ImageBitmap de Compose a Bitmap de Android podemos usar el método asociado asAndroidBitmap().

   val bitmap : Bitmap = ...
   val imageBitmap : ImageBitmap = bitmap.asImageBitmap()


3. ImageVector
   Representa un vector de imagen. Para cargar un recurso vectorial del disco, usa la API de vectorResource definida en ImageVector. Además, podemos usar la función rememberVectorPainter para obtener un PainterVector a partir de un ImageVector y así asignarla a la abstracción Painter además de recordarla en la recomposición.

   val imageVector : ImageVector = ImageVector.vectorResource(id = R.drawable.balmis)
   val painterVector : PainterVector = rememberVectorPainter(imageVector)


   Podemos también cargar un icono de los proporcionados por Material como imagen vectorial.

   var painterFavorite = rememberVectorPainter(image = Icons.Filled.Favorite)


Parámetros más comunes

Tendremos más parámetros según la sobrecarga de la función composable Image entre los que podemos destacar:

• Un texto contentDescription que se mostrará si no se puede cargar la imagen. La herramienta de accesibilidad TalkBack lee la descripción del contenido, por lo que debes asegurarte de que el texto sea significativo si se lee en voz alta y se traduce.

• Modificadores con Modifier. (Veremos alguno de utilidad en los ejemplos)

• Un Alignment que especifica cómo se alinea la imagen dentro de su espacio asignado.

• Un alpha que especifica la transparencia de la imagen. Es un valor entre 0.0f y 1.0f.

• Un ColorFilter que especifica un filtro de color para aplicar a la imagen.

• Un ContentScale que especifica cómo se escala la imagen dentro de su espacio asignado. Sus valores pueden ser...

  • Crop: Escala la imagen para que llene el espacio asignado, recortando la imagen si es necesario.
  • FillBounds: Escala la imagen para que llene el espacio asignado, sin recortar la imagen.
  • Fit: Escala la imagen para que quepa dentro del espacio asignado, sin recortar la imagen.
  • FillHeight: Escala la imagen para que llene la altura del espacio asignado, sin recortar la imagen.
  • FillWidth: Escala la imagen para que llene el ancho del espacio asignado, sin recortar la imagen.
  • Inside: Escala la imagen para que quepa dentro del espacio asignado, recortando la imagen si es necesario.
  • None: No escala la imagen.

Cargando Imágenes de forma asíncrona (Coil)

Para cargar imágenes de forma asíncrona podemos usar la librería Coil. Esta librería nos permite cargar imágenes desde una URL, un archivo o un recurso de Android. Además, nos permite transformar la imagen antes de mostrarla, por ejemplo, para redimensionarla o aplicarle un filtro. Además, también nos permite cachear las imágenes para que no tengamos que volver a descargarlas.

Veamos un ejemplo de como cargar una imagen desde una URL:

1. Añadimos la dependencia de Coil con Gradle:

   // En libs.version.toml
   [versions]
   coil = "2.7.0"

   [libraries]
   coil-compose = { group = "io.coil-kt", name = "coil-compose", version.ref = "coil" }

   // En el build.gradle.kt (del módulo app)
   dependencies {
       ...
       implementation(libs.coil.compose)
   }


2. Puesto que vamos a cargar una imagen desde una URL, debemos añadir el permiso de acceso a Internet en el AndroidManifest.xml:

   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:tools="http://schemas.android.com/tools">

       <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE"/>
       <uses-permission android:name="android.permission.ACCESS_WIFI_STATE"/>
       <uses-permission android:name="android.permission.INTERNET"/>

       <application>
           ...
       </application>








3. Ahora ya simplemente deberemos usar el composable AsyncImage que pos proporciona Coil con unas propiedades muy similares a las de Image por ejemplo:

   import coil.compose.AsyncImage

   @Preview
   @Composable
   fun Imagen() = AsyncImage(
       model = "https://pmdmiesbalmis.github.io/B3_Capa_UI/assets/imagenes/logo.png",
       contentDescription = null,
       contentScale = ContentScale.Crop,
       modifier = Modifier
           .size(200.dp)
           .border(2.dp, MaterialTheme.colorScheme.primary)
   )


   Fíjate que donde pone model es donde especificamos la URL de la imagen. Pero también podríamos hacer model = R.drawable.imagen o model = File("ruta de la imagen"), etc. (Ver documentación).

🎓 Caso de estudio:

Vamos a redibujar nuestra cabecera, pero esta vez en lugar de dibujar la imagen de fondo con un Brush, vamos a usar un componente Image que sería más adecuado. Para seguir los siguientes ejemplos necesitaremos descargar el siguientes recursos y arrastrarlos a res/drawable: balmis.png que ya hemos usado y logo.png que usaremos en los ejemplos. También, pudes descargarte el código de los ejemplos en EjImagenBanner.kt.

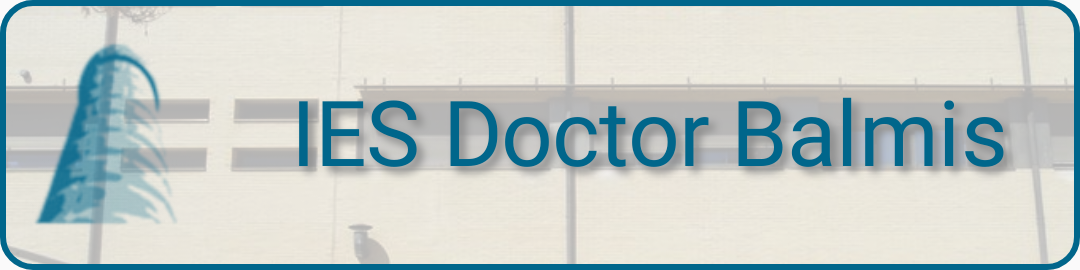

La imagen de nuestro ejemplo será la siguiente ...

Definimos una función sombra que ya hemos usado en este tema.

private fun sombra() = Shadow(
    color = Color.Gray,
    offset = Offset(4f, 4f),
    blurRadius = 4f
)

Voy modularizar el UI en varios composables y de paso vamos a pasar el lambda de un composable como parámetro.

@Composable
// Pasamos un lambda como parámetro con el composable que
// renderizará el contenido de la cabecera
fun Cabecera5(contenido: @Composable () -> Unit = {}) {
    // Definimos una caja donde superponderemos la
    // imagen de fondo y el contenido alineados al centro.
    Box(
        modifier = Modifier.fillMaxWidth(),
        contentAlignment = Alignment.Center
    ) {
        // Ponemos la imagen de fondo de la fachada del Balmis
        Image(
            modifier = Modifier
                .fillMaxWidth()
                .border(
                    width = 2.dp,
                    color = MaterialTheme.colorScheme.primary,
                    shape = MaterialTheme.shapes.medium
                )
                // Recortamos la iamagen con el shape definido en Tema (Material).
                .clip(MaterialTheme.shapes.medium),
            // Obtenemos Painter del recurso de imagen de la fachada.
            painter = painterResource(id = R.drawable.balmis),
            contentDescription = "Fachada del IES Balmis",
            // La imagen se escala para que ocupe todo el espacio recortándose
            contentScale = ContentScale.Crop
        )
        // Superponemos el contenido de la cabecera a la imagen.
        contenido()
    }
}

A continuación definimos un composable Contenido que será el contenido de la cabecera que pasaremos por parámetro. En este caso, será una fila con el logo y el texto del IES Balmis de ejemplos anteriores.

@Composable
private fun Contenido() {
    // El cóntenido irá en una fila con el logo 20% y el texto 80%.
    // Además, lo alinearemos verticalmente al centro.
    Row(
        // Debemos intentar ocupar todo el espacio en ancho.
        modifier = Modifier.fillMaxWidth(),
        horizontalArrangement = Arrangement.Start,
        verticalAlignment = Alignment.CenterVertically
    ) {
        Image(
            modifier = Modifier.weight(0.2f), // Ocupa en ancho el 20% de la fila
            painter = painterResource(id = R.drawable.logo),
            contentDescription = "Logo IES Balmis",
            // Cambiamos el color de la imagen para usar el color primario
            // de nuestro tema de Material.
            colorFilter = ColorFilter.tint(
                MaterialTheme.colorScheme.primary
            ),
            // La imagen se escala para que ocupe todo el espacio recortándose.
            // Esto es, El alto de la imagen de fondo y el ancho del 20% de la fila.
            contentScale = ContentScale.Crop
        )
        Text(
            text = "IES Doctor Balmis",
            modifier = Modifier
                .scale(1.5f)    // Escalamos el texto al 150%
                .weight(0.8f),  // Ocupa en ancho el 80% de la fila
            style = MaterialTheme.typography.titleLarge.copy(
                shadow = remember { sombra() }
            ),
            color = MaterialTheme.colorScheme.primary,
            // Alienamos el texto al centro del 80% que ocupa en la fila.
            textAlign = TextAlign.Center
        )
    }
}

Por último, en nuestro @Preview definimos el contenido de la cabecera con el composable Contenido.

@Preview(showBackground = true, name = "ImagenesPreview")
@Composable
fun ImagenesPreview() {
    ProyectoBaseTheme {
        Cabecera5 { Contenido() }
    }
}
